5 errores que pueden comprometer la efectividad de un sistema Fire & Gas

Un sistema Fire & Gas puede estar correctamente instalado y, aun así, no proporcionar la protección que se esperaba de él.

El problema no siempre está en la calidad del detector, en la tecnología seleccionada o en la ejecución física de la instalación. En muchos casos, la debilidad aparece antes: en la forma en que se definió el escenario de riesgo, se estableció la cobertura, se diseñó la respuesta o se verificó la función completa.

Por eso, evaluar un sistema de detección de gas y fuego exige mirar más allá de sus componentes individuales. La pregunta importante no es solamente “¿tenemos detectores?”, sino “¿la estrategia puede detectar los escenarios relevantes y producir la respuesta que esperamos?”

1. ¿Por qué un sistema correctamente instalado puede no ser efectivo?

Una instalación técnicamente correcta es necesaria, pero no demuestra por sí sola que el sistema cumplirá el objetivo de protección para el que fue concebido.

En la práctica, un sistema Fire & Gas forma parte de una cadena más amplia: existe un peligro, ocurre un escenario, el fenómeno debe alcanzar una condición detectable, un dispositivo debe responder, la señal debe procesarse y finalmente debe producirse una acción adecuada.

Si cualquiera de esas relaciones fue definida de manera insuficiente, es posible tener equipos operativos sin haber demostrado que la función completa responde como se esperaba.

ISA-TR84.00.07-2018 aborda precisamente la evaluación de la efectividad de sistemas de detección de fuego, gas combustible y gas tóxico considerando, entre otros elementos, la cobertura de detección, los tiempos de respuesta y la confiabilidad del sistema.

Desde esta perspectiva, la discusión deja de ser solamente sobre dispositivos y pasa a ser sobre desempeño de la estrategia de protección.

2. Error 1: empezar por el equipo y no por el escenario de riesgo

Uno de los errores más importantes puede ocurrir antes de seleccionar cualquier detector: comenzar preguntando qué equipo instalar antes de establecer qué escenario necesita ser detectado.

La selección tecnológica debería aparecer después de comprender preguntas como:

• ¿Qué sustancias peligrosas están presentes?
• ¿Dónde existen fuentes potenciales de liberación?
• ¿Qué escenarios podrían desarrollarse?
• ¿Qué consecuencias se pretende limitar?
• ¿Qué papel tendría la detección dentro de la respuesta?

En procesos cubiertos por OSHA Process Safety Management, el análisis de peligros debe considerar los peligros del proceso, los controles aplicables y sus interrelaciones, incluyendo la aplicación apropiada de metodologías de detección para proporcionar alerta temprana de liberaciones.

Esto ilustra un principio más amplio: el detector no define el riesgo; el riesgo ayuda a definir qué debe detectar el sistema.

Para profundizar en esta decisión, consulta ¿Cómo seleccionar un detector de gas industrial? y ¿Qué gases debería detectar una planta?.

3. Error 2: confundir cantidad de detectores con cobertura efectiva

Contar detectores es sencillo. Demostrar qué escenarios pueden detectar es una pregunta diferente.

Una instalación puede tener numerosos dispositivos y aun presentar escenarios cuya detección no haya sido adecuadamente considerada. De la misma manera, una menor cantidad de detectores no implica automáticamente una estrategia deficiente.

La ubicación depende de factores como las fuentes potenciales de liberación, las propiedades del gas, la geometría del área, ventilación, condiciones ambientales, obstáculos y el objetivo específico de detección.

Por eso, expresiones como “cubrir cada centímetro” no constituyen un criterio técnico suficiente para evaluar un sistema Fire & Gas.

En enfoques basados en desempeño, la cobertura puede tratarse como un objetivo que debe definirse y posteriormente evaluarse frente a los escenarios considerados.

Este tema se desarrolla con mayor profundidad en ¿Dónde instalar un detector de gas?.

4. Error 3: detectar el peligro sin definir qué debe ocurrir después

La detección es un medio, no el final de la estrategia.

Cuando un detector alcanza una condición de alarma, debería existir claridad sobre qué ocurre a continuación. Dependiendo del riesgo y del diseño de la instalación, la respuesta puede involucrar notificación, intervención del operador, aislamiento, ventilación, paro, evacuación u otras medidas de mitigación.

No todas las alarmas requieren las mismas acciones y no existe una respuesta universal aplicable a todas las instalaciones.

Lo importante es que exista una relación definida entre:

PELIGRO → DETECCIÓN → SEÑAL → DECISIÓN → RESPUESTA

Si el sistema identifica correctamente una condición peligrosa pero la acción esperada es ambigua, tardía, desconocida o imposible de ejecutar, la función de protección puede quedar incompleta.

Consulta también ¿Qué debe pasar cuando un detector de gas entra en alarma?.

5. Error 4: probar componentes sin verificar la función completa

Un detector energizado no demuestra por sí solo que la función de protección esté disponible.

Del mismo modo, verificar o calibrar correctamente un sensor demuestra aspectos específicos del instrumento, pero no necesariamente comprueba toda la cadena que conecta la detección con la respuesta.

Dependiendo de la arquitectura del sistema, una verificación funcional puede requerir revisar elementos como:

• respuesta del elemento de detección;
• transmisión y procesamiento de la señal;
• lógica configurada;
• alarmas y annunciación;
• comunicaciones;
• acciones automáticas o manuales asociadas;
• condiciones de inhibición, bypass o falla.

En procesos sujetos a OSHA PSM, los controles que incluyen dispositivos de monitoreo, sensores, alarmas e interlocks forman parte de los elementos contemplados por los requisitos de integridad mecánica, con inspecciones y pruebas realizadas conforme a buenas prácticas de ingeniería reconocidas y a las recomendaciones aplicables.

La frecuencia y el alcance de las pruebas no deberían convertirse en una regla universal: dependen del equipo, la aplicación, los requisitos aplicables, las recomendaciones del fabricante, la estrategia de mantenimiento y la experiencia operativa.

Para distinguir qué demuestra cada prueba, consulta Bump test vs. calibración en detectores de gas.

6. Error 5: tratar el sistema como algo estático después de la puesta en servicio

La instalación que existe hoy puede no ser la misma para la que se diseñó originalmente la estrategia de detección.

Con el tiempo pueden cambiar:

• equipos de proceso;
• tuberías y válvulas;
• sustancias o composiciones;
• condiciones de operación;
• ventilación;
• estructuras y obstáculos;
• procedimientos;
• alarmas, interlocks o lógicas de control.

Cuando esos cambios modifican los escenarios de riesgo o las condiciones bajo las cuales debe funcionar la detección, también puede ser necesario revisar la estrategia Fire & Gas.

OSHA PSM exige, para los procesos dentro de su alcance, gestionar cambios distintos a reemplazos en especie que afecten químicos de proceso, tecnología, equipos, procedimientos o instalaciones. El principio es especialmente relevante para Fire & Gas: una estrategia válida en el momento del diseño no debe asumirse automáticamente válida para siempre.

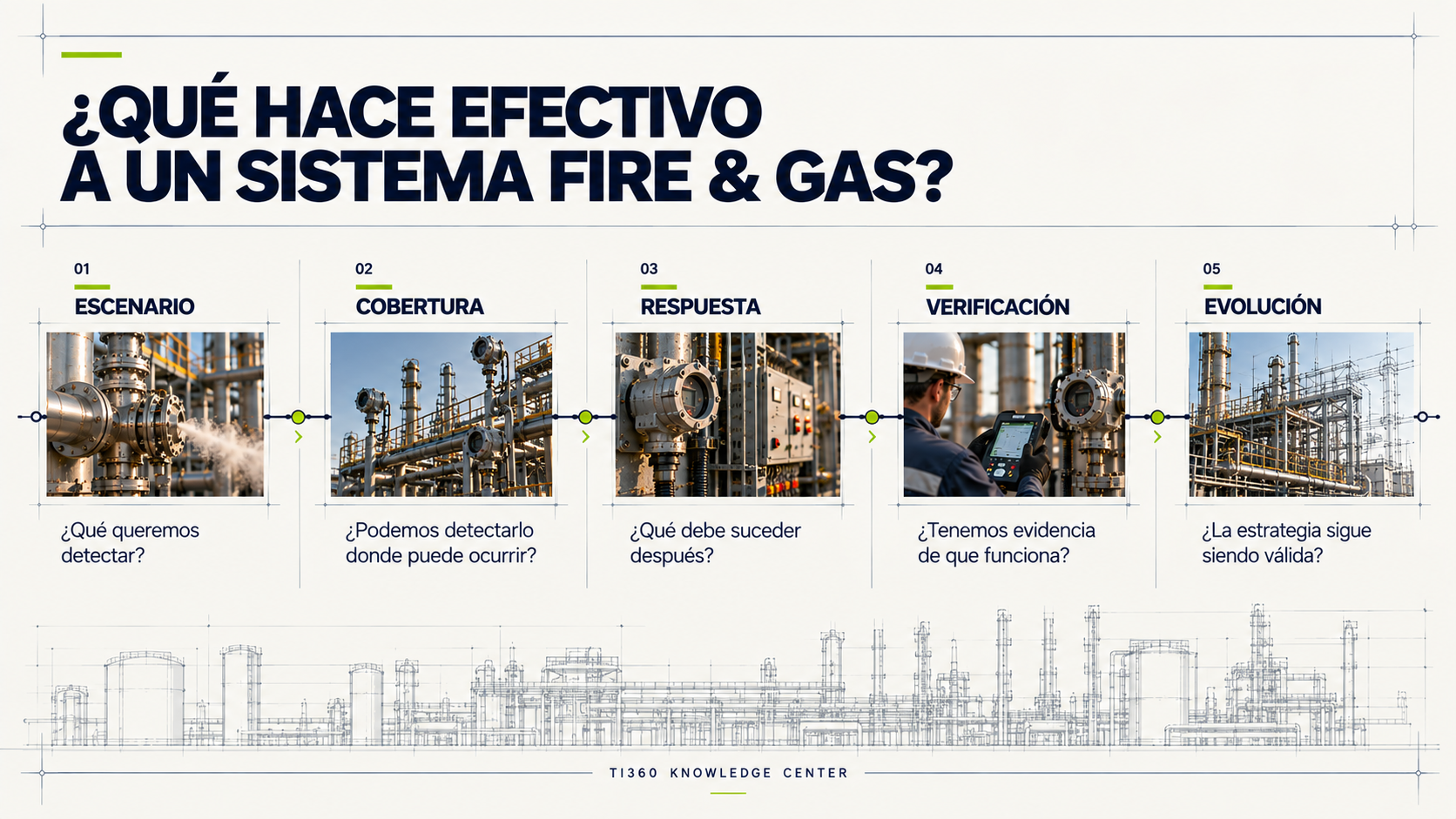

7. Framework TI360: cinco preguntas antes de hablar de efectividad

Para estructurar una revisión de alto nivel, TI360 utiliza cinco dimensiones de análisis:

Este framework es una metodología técnico-editorial de TI360 para ordenar la conversación. No sustituye un análisis de riesgos, una evaluación de cobertura, un estudio de ingeniería ni los requisitos normativos aplicables a cada instalación.

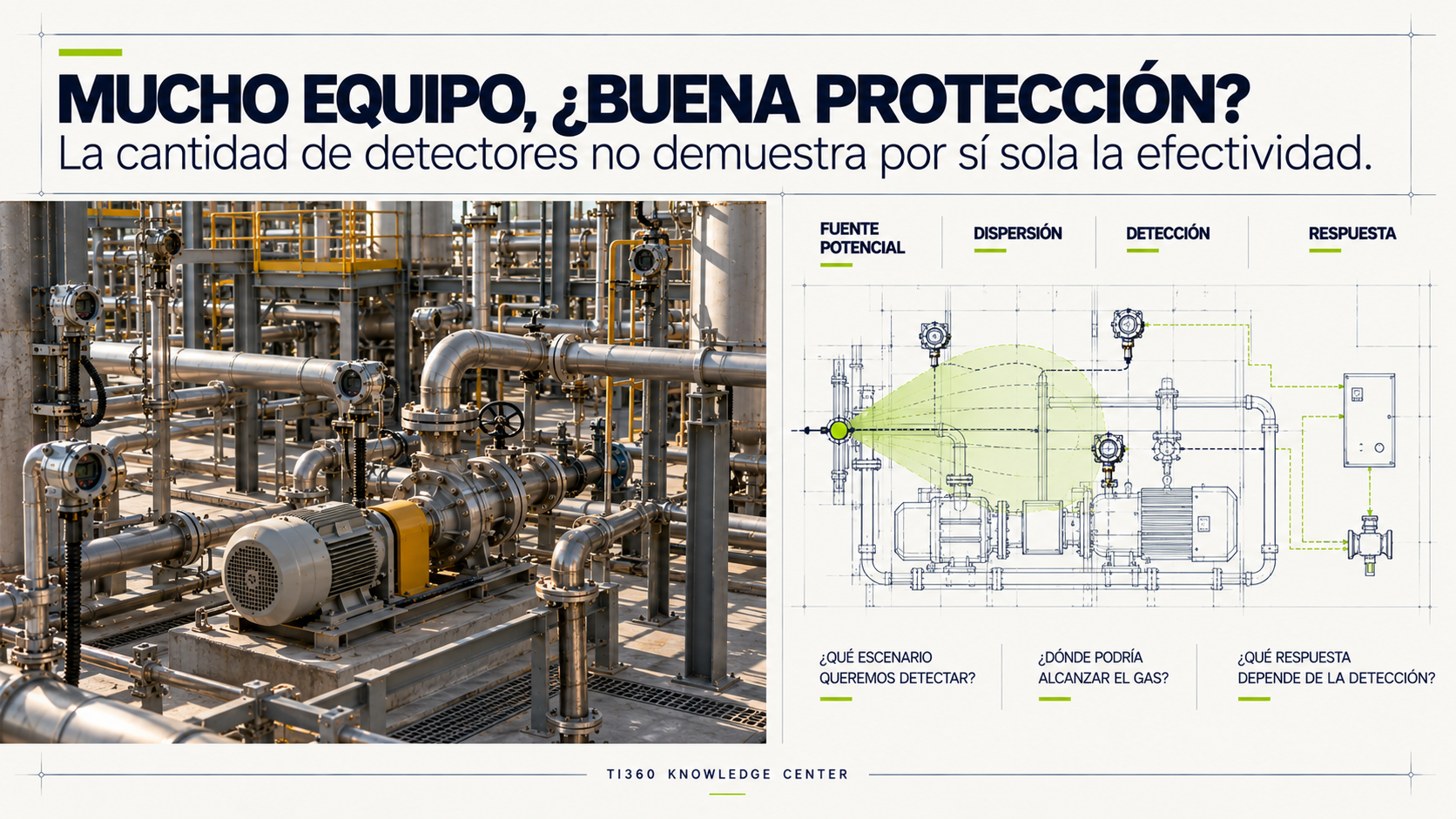

8. Caso aplicado: muchos detectores no necesariamente significan buena protección

Imaginemos un módulo de proceso con bombas, tuberías, válvulas y varios detectores instalados alrededor del área.

Visualmente, el sistema podría parecer robusto. Sin embargo, la cantidad de instrumentos por sí sola no permite responder preguntas esenciales:

Importante: la representación anterior es conceptual. No constituye un modelo de dispersión, una evaluación cuantitativa de cobertura ni una validación de las posiciones mostradas. Una evaluación real requiere información específica del proceso, condiciones de operación, geometría, propiedades de las sustancias y criterios de ingeniería aplicables.

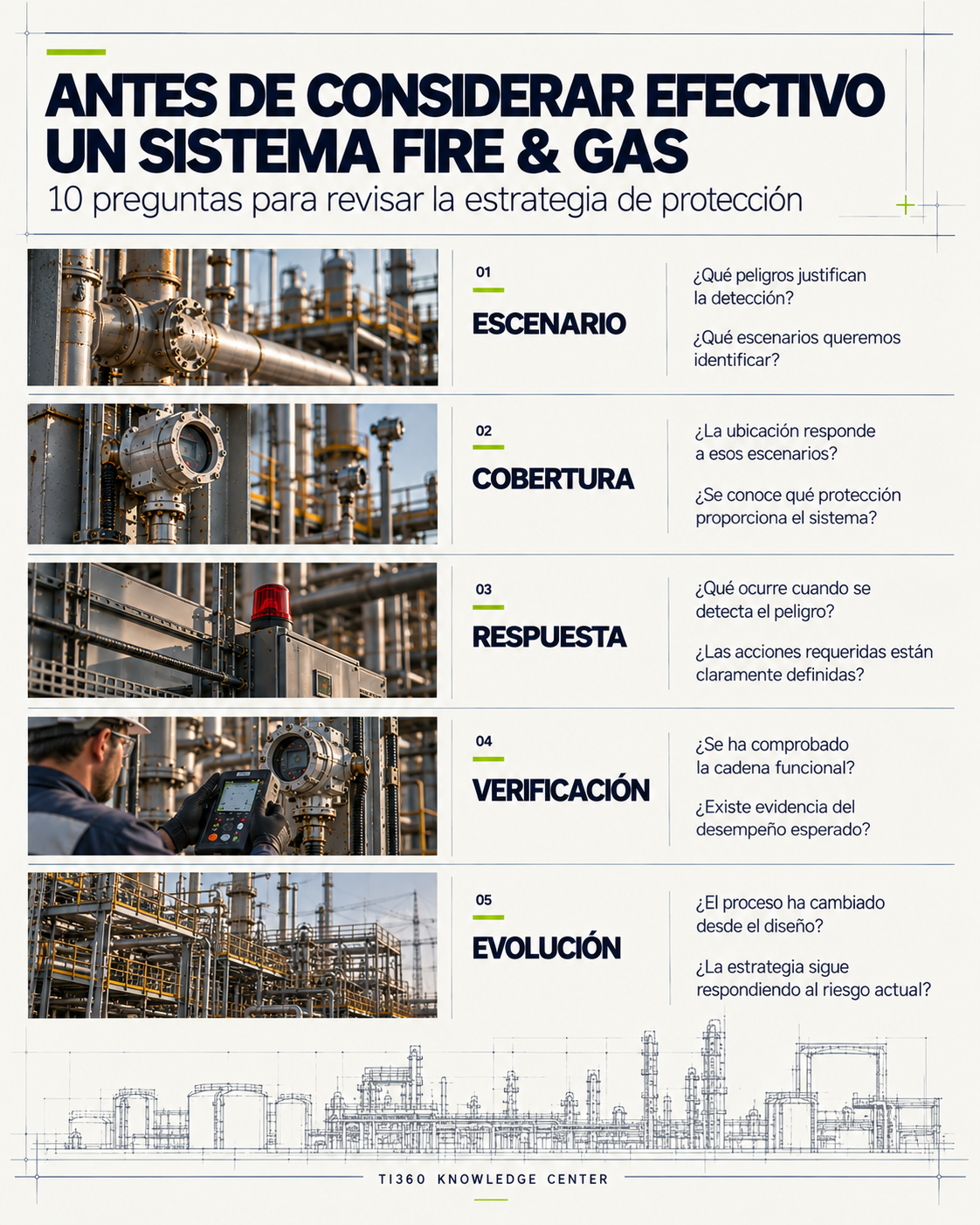

9. ¿Cómo revisar un sistema Fire & Gas existente?

Una revisión útil no debería comenzar contando instrumentos. Puede comenzar reconstruyendo la intención de diseño.

Entre la información que puede ser relevante revisar se encuentra:

• escenarios y análisis de riesgo que justificaron la detección;
• planos y documentación de diseño;
• criterios utilizados para seleccionar y ubicar detectores;
• matrices causa-efecto y filosofía de alarmas;
• lógicas, interlocks y acciones asociadas;
• registros de inspección, pruebas, calibración y mantenimiento;
• inhibiciones, bypasses, fallas e indisponibilidades;
• modificaciones realizadas desde el diseño original;
• incidentes, eventos y experiencia operacional relevante.

El objetivo no es producir una lista más extensa de equipos. Es reconstruir la relación entre riesgo, detección y respuesta y determinar qué evidencia existe de que esa relación continúa siendo válida.

10. Preguntas frecuentes

¿Más detectores siempre significan mayor seguridad?

No necesariamente. El número de detectores debe analizarse junto con los escenarios de riesgo, la cobertura requerida, las condiciones del proceso, la tecnología utilizada y la respuesta asociada. Una mayor cantidad de instrumentos no demuestra por sí sola una mayor efectividad.

¿Existe una ubicación universal para un detector de gas?

No. La ubicación depende, entre otros factores, de la sustancia, posibles fuentes de liberación, geometría, ventilación, condiciones ambientales y objetivo de detección. La ubicación debe justificarse para el escenario y la aplicación específicos.

¿Calibrar un detector demuestra que el sistema Fire & Gas funciona correctamente?

No por sí sola. La calibración verifica aspectos determinados del instrumento. La función completa puede involucrar además transmisión, lógica, alarmas, comunicaciones y acciones de respuesta.

¿Cada cuánto debe revisarse un sistema Fire & Gas?

No existe una única frecuencia aplicable a todas las instalaciones. Los intervalos de inspección, prueba, calibración y revisión dependen de los requisitos aplicables, recomendaciones del fabricante, tecnología, condiciones de servicio, estrategia de mantenimiento y experiencia operacional.

¿Un cambio en el proceso puede afectar la estrategia de detección?

Sí. Cambios en equipos, sustancias, condiciones de operación, ventilación, geometría, procedimientos o lógicas pueden modificar los escenarios considerados o la forma en que debe responder el sistema. El impacto debe evaluarse según el alcance y los requisitos aplicables.

¿Un detector fuera de servicio significa que toda la protección se perdió?

No necesariamente. Debe evaluarse qué función dependía del equipo, qué escenarios pueden quedar afectados, qué cobertura permanece disponible y qué controles adicionales podrían ser necesarios. Consulta qué hacer cuando un detector de gas está fuera de servicio.

11. Perspectiva TI360

12. Conclusión

Un sistema Fire & Gas no debería considerarse efectivo únicamente porque sus detectores estén instalados, energizados o dentro de su programa de mantenimiento.

La efectividad depende de la relación entre el escenario que se quiere detectar, la cobertura disponible, la respuesta requerida, la verificación funcional y la capacidad de mantener esa estrategia alineada con una instalación que cambia con el tiempo.

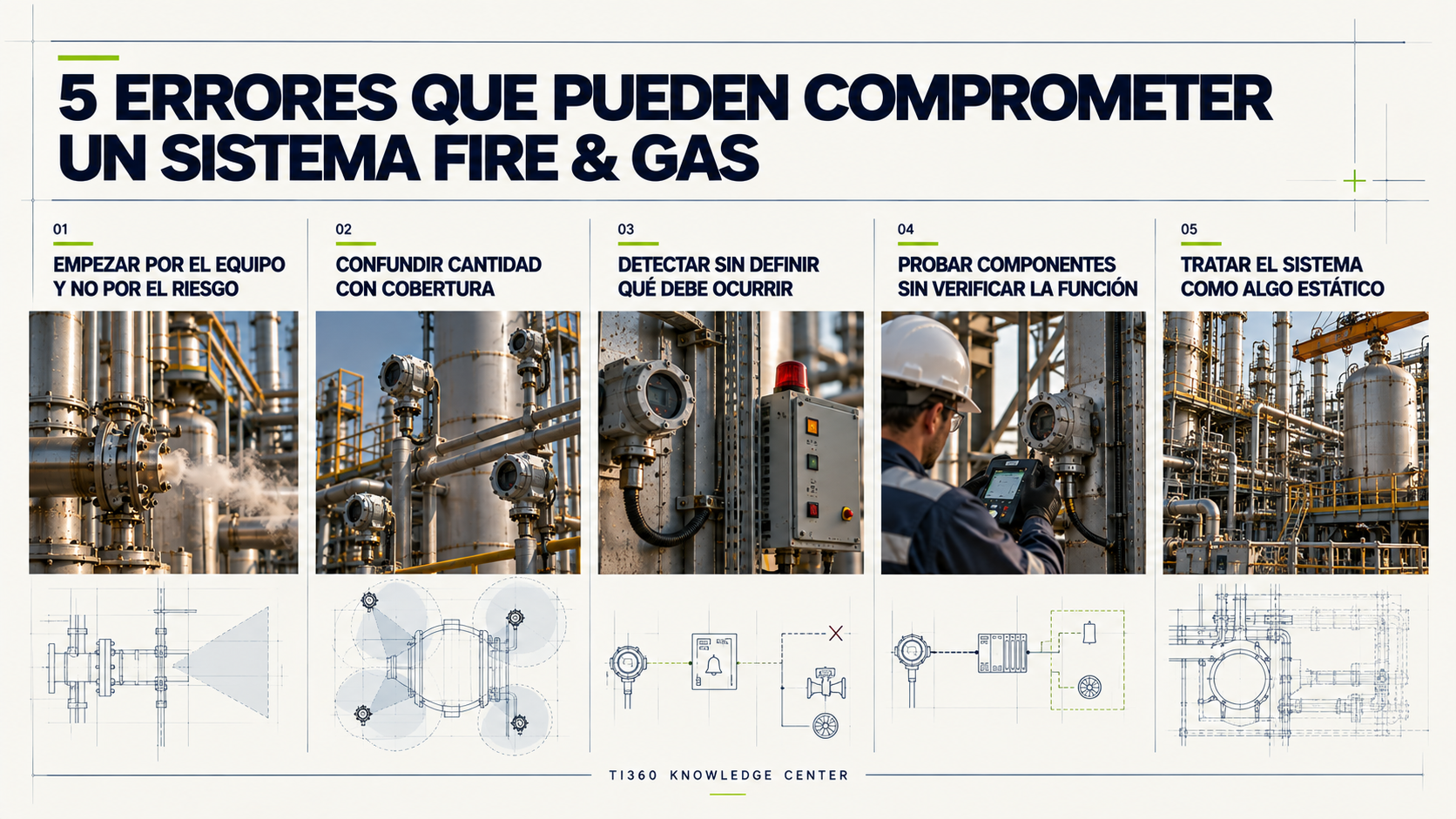

Los cinco errores analizados —empezar por el equipo, confundir cantidad con cobertura, detectar sin definir la respuesta, probar componentes sin verificar la función y tratar el sistema como algo estático— tienen algo en común:

Todos aparecen cuando se observa el detector de forma aislada en lugar de observar la función de protección como un sistema.

Artículos relacionados

• Sistema de detección de gas y fuego: qué es, cómo funciona y qué papel cumple en una planta industrial
• ¿Cómo seleccionar un detector de gas industrial?
• ¿Dónde instalar un detector de gas?
• ¿Qué debe pasar cuando un detector de gas entra en alarma?
• ¿Qué hacer cuando un detector de gas está fuera de servicio?

Fuentes y referencias técnicas

• ISA-TR84.00.07-2018 — Guidance on the Evaluation of Fire, Combustible Gas, and Toxic Gas System Effectiveness.
• ISA — Performance-based Fire and Gas Systems Engineering Handbook — referencia sobre el ciclo de vida de diseño y técnicas de evaluación de cobertura.
• IEC 60079-29-2:2015 — Gas detectors — Selection, installation, use and maintenance of detectors for flammable gases and oxygen.
• OSHA 29 CFR 1910.119 — Process Safety Management of Highly Hazardous Chemicals.

Las referencias normativas y regulatorias deben interpretarse según su alcance y aplicabilidad a cada instalación. Este artículo tiene fines técnico-editoriales y no sustituye un análisis de riesgos, ingeniería de detalle ni la determinación de requisitos legales o normativos aplicables.
