¿Cómo saber si un sistema Fire & Gas realmente tiene cobertura suficiente?

Una instalación puede tener detectores de gas y fuego correctamente seleccionados y distribuidos sin que eso demuestre que los escenarios de peligro relevantes estén adecuadamente cubiertos.

La presencia de detectores no constituye, por sí sola, evidencia de cobertura suficiente. Tampoco su cantidad, una distribución visualmente uniforme o un plano lleno de puntos de detección.

La pregunta relevante no es únicamente cuántos detectores existen. Es qué escenarios se pretende detectar, qué objetivos se han definido y qué evidencia permite sostener que la arquitectura puede cumplirlos.

Es fácil observar un plano industrial, identificar numerosos detectores y concluir que existe una buena protección.

El problema es que cantidad y cobertura no son equivalentes.

Un detector solo puede contribuir a la estrategia si el fenómeno que pretende detectar interactúa con él de una manera compatible con su principio de funcionamiento y las condiciones consideradas en el diseño.

En detección puntual de gas, por ejemplo, la liberación debe generar una concentración detectable en el punto de medición. En detección de trayectoria abierta, la respuesta depende de la interacción del gas con el trayecto óptico y del principio de medición correspondiente.

La guía de HSE sobre selección y uso de detectores de gases inflamables señala que deben considerarse factores como fuentes probables de liberación, propiedades del gas, ventilación y aquello que se pretende proteger.

Por eso una instalación puede contener instrumentos adecuados y aun así presentar escenarios insuficientemente cubiertos.

El problema no necesariamente está en el detector. Puede estar en la estrategia que determinó dónde y por qué instalarlo.

La palabra cobertura parece intuitiva, pero requiere una definición técnica dentro de la metodología utilizada.

No significa simplemente que exista un detector cerca. Tampoco equivale necesariamente a dibujar círculos alrededor de los instrumentos y sumar superficies.

ISA-TR84.00.07-2018 aborda la evaluación de la efectividad de sistemas de detección de fuego, gas combustible y gas tóxico desde un enfoque basado en desempeño.

Dentro de las técnicas de evaluación de cobertura existen dos conceptos especialmente útiles:

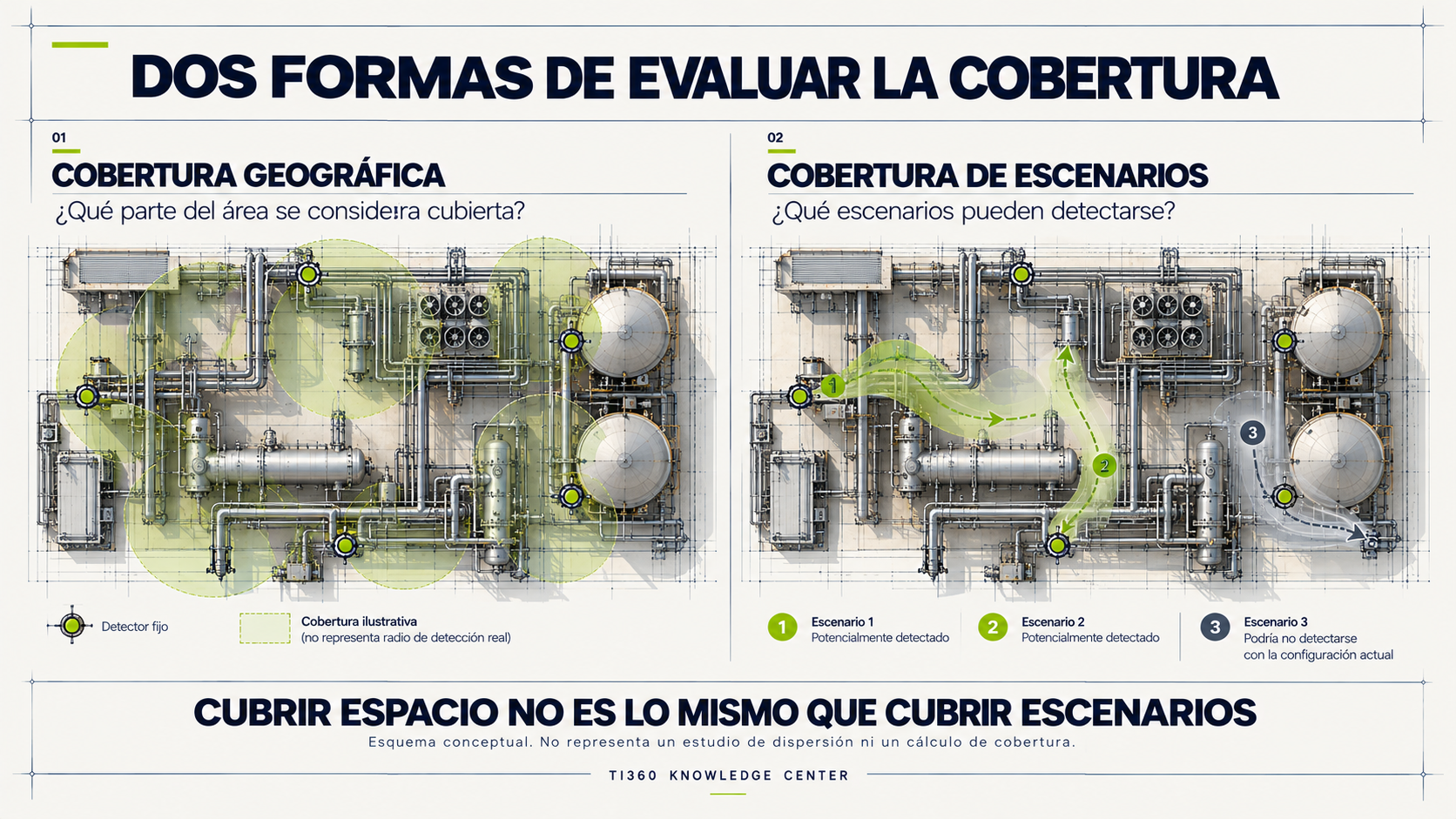

• Cobertura geográfica: analiza la cobertura espacial bajo los criterios del método empleado.
• Cobertura de escenarios: relaciona la capacidad de detección con escenarios de peligro definidos.

Son perspectivas relacionadas, pero responden a preguntas diferentes.

Conceptualmente, analiza qué parte del área considerada se encuentra cubierta bajo los supuestos y criterios de la metodología aplicada.

Puede ayudar a identificar zonas con menor cobertura, comparar configuraciones y verificar objetivos espaciales previamente establecidos.

Pero un resultado favorable no significa automáticamente que todos los escenarios de peligro relevantes puedan detectarse oportunamente.

La pregunta cambia: en lugar de evaluar principalmente qué parte del espacio está cubierta, se analiza qué escenarios relevantes pueden ser detectados por la configuración.

Por ejemplo, una liberación desde determinado equipo, una acumulación de gas en una zona particular o un evento de fuego incluido en la base de diseño.

Ambas perspectivas pueden aportar información útil. La selección del método debe corresponder a los escenarios, objetivos y requisitos aplicables.

Una pregunta frecuente es: ¿cada cuántos metros debe instalarse un detector de gas?

No existe una separación universal válida para cualquier proceso o sustancia.

Una liberación no necesariamente forma una nube circular y simétrica alrededor de la fuente. Su comportamiento puede depender de múltiples variables:

• Fuente de liberación: conexiones, sellos, válvulas, mangueras y otros puntos potenciales de pérdida de contención.
• Propiedades de la sustancia: características físicas y comportamiento bajo las condiciones del proceso.
• Condiciones de liberación: presión, orientación, caudal y otras variables relevantes.
• Ventilación: patrones de aire, extracción, aperturas y condiciones operativas.
• Geometría: estructuras, equipos, obstrucciones y confinamiento.
• Ambiente: viento y otras condiciones pertinentes.
• Tecnología: principio de detección, sensibilidad y condiciones de aplicación.

HSE reconoce que pueden utilizarse pruebas con humo o modelos computacionales cuando resulten necesarios para comprender el comportamiento de una liberación y apoyar decisiones de posicionamiento.

Por tanto, un detector no debería interpretarse automáticamente como un punto con un radio universal de protección.

Para profundizar en la decisión individual de ubicación, consulte ¿Dónde instalar un detector de gas industrial?.

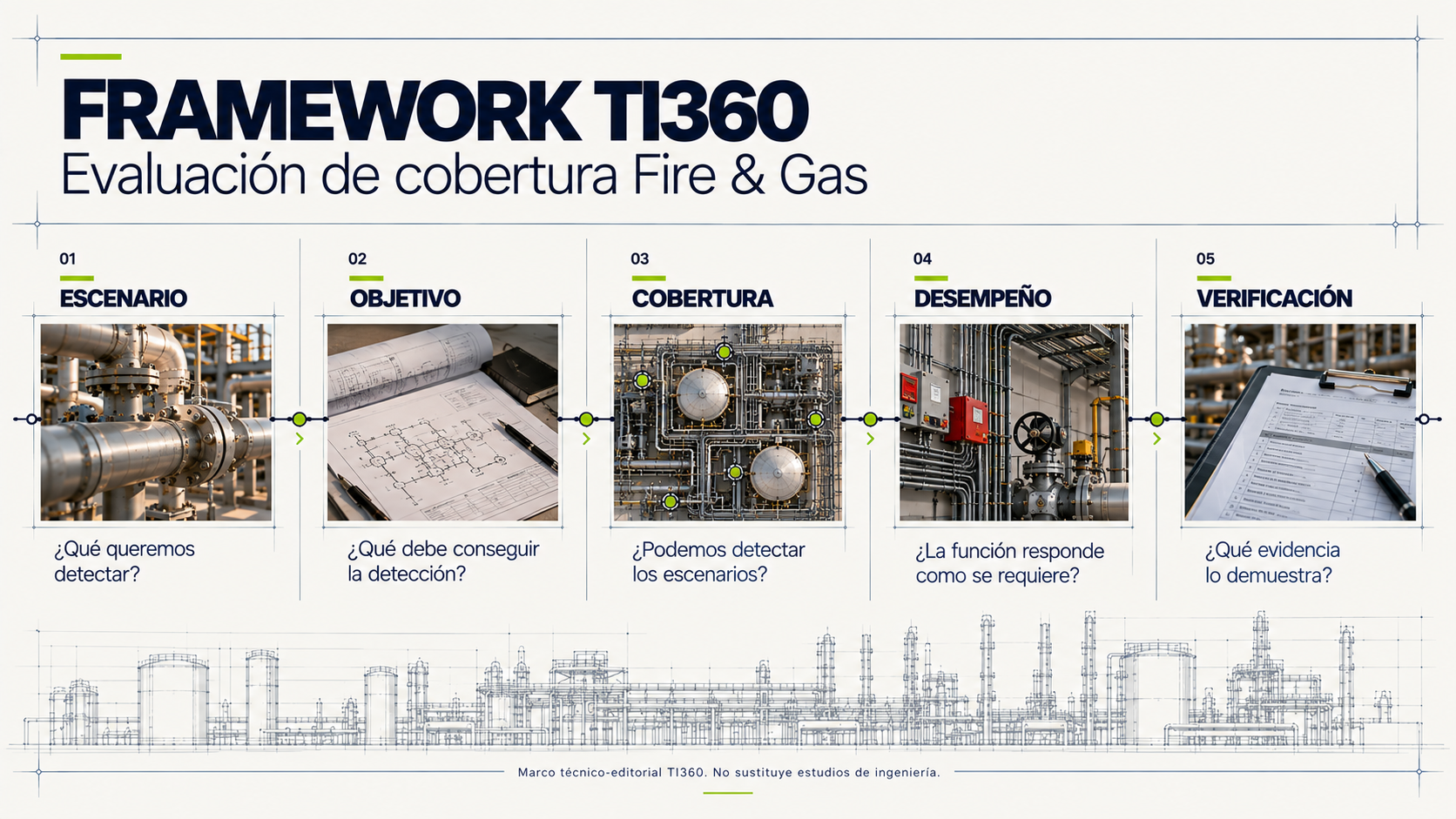

Para estructurar la conversación técnica proponemos cinco etapas:

ESCENARIO → OBJETIVO → COBERTURA → DESEMPEÑO → VERIFICACIÓN

Primero identificamos los escenarios que justifican la detección. ¿Dónde podría producirse una liberación? ¿Qué sustancia estaría involucrada? ¿Qué condiciones y consecuencias relevantes deben considerarse?

El análisis comienza con el peligro, no con el catálogo de instrumentos.

La detección puede estar destinada a generar una alarma, apoyar una acción del operador o iniciar una función automática, dependiendo de la estrategia.

Es necesario establecer qué se espera de ella frente al escenario definido.

Ahora se evalúan número, ubicación, orientación cuando corresponda, tecnología y relación con los escenarios.

Dependiendo de la metodología, pueden utilizarse técnicas de cobertura geográfica, cobertura de escenarios u otras evaluaciones apropiadas.

La cobertura es solo una parte del desempeño Fire & Gas.

ISA-TR84.00.07-2018 aborda la evaluación de cobertura de detectores junto con otros aspectos relevantes para la efectividad del sistema, incluidas las acciones de mitigación y la disponibilidad de los elementos que participan en la función.

Una buena cobertura no demuestra, por sí sola, que toda la función alcance el desempeño requerido.

Esto conecta con ¿Qué debe ocurrir cuando se activa una alarma de gas industrial?.

La conclusión debe poder respaldarse mediante información documentada:

• Escenarios evaluados.
• Objetivos y criterios establecidos.
• Metodología y supuestos utilizados.
• Configuración analizada.
• Resultados obtenidos.
• Limitaciones e incertidumbres relevantes.

El objetivo no es afirmar simplemente que existen suficientes detectores, sino explicar qué evidencia respalda que la configuración satisface los criterios establecidos.

Este framework es una herramienta técnico-editorial de TI360 y no constituye una metodología normativa ni reemplaza un análisis de riesgos, un estudio de cobertura o una evaluación de ingeniería.

No existe un porcentaje universal que pueda recomendarse indiscriminadamente para todas las instalaciones.

Un valor de cobertura solo puede interpretarse correctamente si se conoce qué representa, qué escenarios se consideraron, qué criterios se utilizaron y bajo qué supuestos fue calculado.

Los objetivos deben relacionarse con la filosofía Fire & Gas, los peligros, las necesidades de reducción o mitigación del riesgo y los requisitos aplicables.

Además, un resultado favorable de cobertura no demuestra por sí solo que toda la función Fire & Gas satisfaga sus objetivos de desempeño.

No necesariamente.

Agregar detectores puede mejorar la cobertura cuando responde a brechas identificadas. Pero aumentar su cantidad indiscriminadamente no garantiza una mejora equivalente del desempeño.

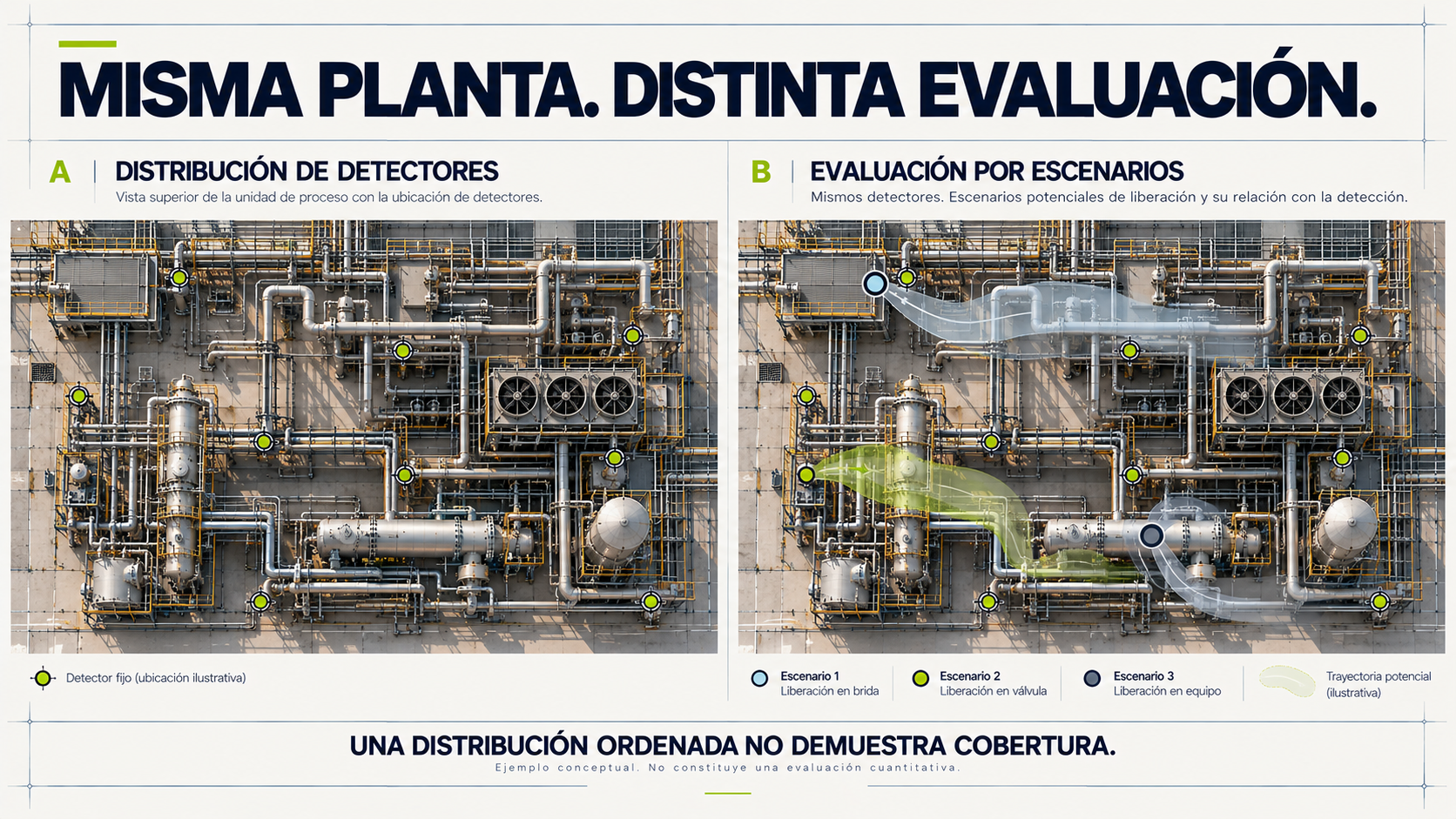

Imaginemos dos configuraciones:

Configuración A: detectores distribuidos uniformemente porque visualmente parece razonable cubrir toda el área.

Configuración B: una arquitectura evaluada frente a fuentes de liberación, escenarios, comportamiento esperado, objetivos y criterios de cobertura.

La segunda no es automáticamente mejor por tener más o menos instrumentos. Es más defendible cuando existe evidencia de que satisface los objetivos establecidos.

El objetivo de ingeniería no debería ser minimizar ni maximizar arbitrariamente detectores, sino justificar una arquitectura apropiada para el riesgo.

En este contexto, Fire & Gas Mapping comprende técnicas para evaluar la configuración de detección frente a objetivos o criterios de cobertura.

Dependiendo de la metodología, puede permitir:

• Examinar la distribución de detectores.
• Identificar áreas o escenarios con cobertura insuficiente.
• Comparar configuraciones alternativas.
• Evaluar cobertura geográfica o de escenarios.
• Verificar el cumplimiento de criterios definidos.

Su valor consiste en transformar una apreciación subjetiva —«parece que tenemos suficientes detectores»— en una evaluación estructurada y documentada.

Sin embargo, el resultado depende de la información de entrada, los escenarios, los supuestos, los criterios y el método empleado.

Un mapa visualmente convincente no constituye por sí solo evidencia suficiente.

Los términos pueden aparecer relacionados, pero describen cosas diferentes.

Fire & Gas Mapping evalúa la arquitectura de detección frente a criterios de cobertura.

Computational Fluid Dynamics (CFD) es una técnica de modelado numérico que puede utilizarse para estudiar el comportamiento de fluidos y determinados escenarios de dispersión.

Puede existir una evaluación de cobertura sin realizar un CFD completo. Asimismo, un estudio CFD puede responder preguntas diferentes de la cobertura de detectores.

La selección de herramientas debe ser proporcional a la complejidad del escenario, la incertidumbre y el nivel de evidencia necesario para respaldar la decisión.

No toda evaluación Fire & Gas necesita CFD.

Sin embargo, determinadas condiciones pueden justificar un análisis más avanzado:

• Geometría industrial compleja.
• Ventilación significativa o variable.
• Espacios confinados o parcialmente confinados.
• Obstrucciones que influyen en la dispersión.
• Escenarios de alta consecuencia.
• Incertidumbre relevante sobre el comportamiento de una liberación.

La pregunta correcta no es simplemente si debe utilizarse CFD, sino qué nivel de análisis se necesita para respaldar adecuadamente la decisión de ingeniería.

Imaginemos una unidad industrial con varios puntos potenciales de liberación y detectores distribuidos de manera aparentemente uniforme.

Esta segunda perspectiva no demuestra automáticamente que la configuración sea correcta. Permite formular preguntas más pertinentes y determinar qué evidencia adicional se requiere.

Una distribución ordenada no necesariamente equivale a una estrategia demostrada.

Muchas instalaciones operan sistemas Fire & Gas diseñados años atrás. Revisarlos no debería comenzar únicamente contando instrumentos.

Conviene reconstruir primero la base de diseño.

¿Qué peligros justificaron la detección? ¿Siguen siendo relevantes?

¿Qué debía conseguir la detección? ¿Alarma, intervención del operador, aislamiento u otra función?

¿Dónde están los detectores? ¿Qué tecnologías utilizan? ¿Qué escenarios dependen de ellos?

¿Cambió la ventilación, el layout, el proceso, el inventario de sustancias o las condiciones operativas?

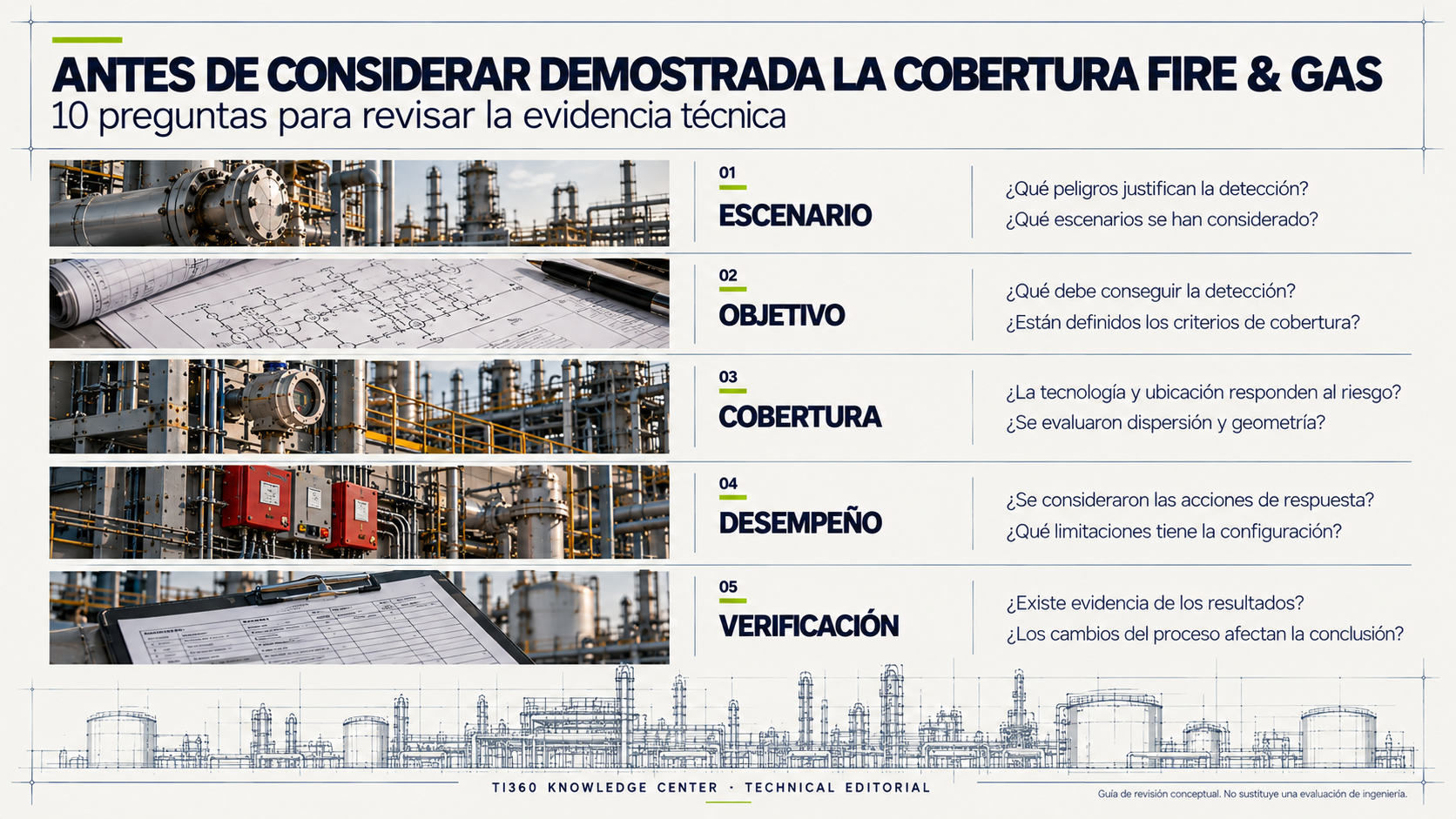

¿Existe documentación que demuestre el cumplimiento de los criterios establecidos?

¿Las acciones asociadas a la detección siguen siendo apropiadas y funcionales?

¿Qué puede afirmarse sobre la cobertura actual? ¿Qué incertidumbres permanecen? ¿Qué acciones requieren evaluación?

Un sistema correctamente diseñado en el pasado no necesariamente conserva hoy todos los supuestos sobre los cuales se justificó su configuración.

Un detector puede permanecer exactamente en el mismo lugar mientras cambian las condiciones que justificaron su ubicación.

Una estructura nueva puede modificar la ventilación. Un equipo adicional puede introducir otra fuente potencial. Una modificación del proceso puede cambiar las condiciones de liberación. Un cambio de sustancia puede alterar el peligro.

En procesos dentro del alcance de OSHA 29 CFR 1910.119, los requisitos de Management of Change contemplan cambios relevantes en sustancias, tecnología, equipos, procedimientos e instalaciones, con las excepciones establecidas por la regulación.

La cobertura no debería tratarse como una conclusión permanente cuando las condiciones que la sustentan han cambiado.

Esto también se relaciona con qué hacer cuando un detector de gas queda fuera de servicio: que otros instrumentos permanezcan operando no demuestra automáticamente que exista cobertura equivalente.

Si varias preguntas no pueden responderse, ello no demuestra automáticamente que el sistema sea inadecuado.

Significa algo más preciso: puede faltar evidencia para demostrar su cobertura y desempeño.

No existe una cantidad universal determinada únicamente por superficie. Depende de los peligros, escenarios, tecnologías, objetivos y criterios de ingeniería aplicables.

No existe una separación universal válida para cualquier proceso. Deben evaluarse fuentes potenciales, comportamiento de la sustancia, geometría, ventilación, tecnología y objetivos de detección.

La cobertura geográfica evalúa la distribución espacial bajo criterios definidos. La cobertura de escenarios relaciona la detección con escenarios de peligro identificados. No son medidas equivalentes.

No. El significado del porcentaje depende de la metodología y sus supuestos. Además, la cobertura de detectores no demuestra por sí sola la disponibilidad del sistema, la efectividad de las acciones de mitigación ni la eliminación del peligro.

No necesariamente. Agregar detectores puede mejorar la cobertura cuando responde a brechas identificadas, pero la cantidad por sí sola no demuestra una mejora equivalente de protección.

No necesariamente. Son conceptos diferentes. La necesidad de modelado avanzado depende de la complejidad, incertidumbre y objetivos de la evaluación.

Cuando cambios relevantes puedan afectar los escenarios, supuestos o desempeño de la estrategia. La periodicidad y los detonadores específicos deben definirse conforme a los requisitos aplicables y a la gestión del ciclo de vida del sistema.

La conversación sobre detección de gas y fuego suele concentrarse en el equipo: qué tecnología utilizar, cuántos detectores instalar y dónde colocarlos.

Son preguntas importantes.

Pero existe otra que permite evaluar el conjunto:

¿Cómo sabemos que la arquitectura realmente consigue lo que esperamos de ella?

Un plano demuestra dónde están representados los detectores. Una inspección puede confirmar que están instalados. Las pruebas funcionales pueden aportar evidencia sobre su respuesta.

Pero ninguna de esas actividades, individualmente, demuestra que todos los escenarios relevantes estén adecuadamente cubiertos.

Para construir una justificación técnica necesitamos conectar riesgo, escenario, objetivo, cobertura, respuesta y evidencia.

Por eso, desde TI360 preferimos cambiar la pregunta.

En lugar de preguntar únicamente cuántos detectores tiene una planta, preguntamos qué protección puede justificarse mediante la evidencia disponible.

La cobertura de un sistema Fire & Gas no debería inferirse únicamente a partir de la cantidad de detectores, su separación o una distribución visualmente uniforme.

Una estrategia fundamentada comienza identificando los escenarios, estableciendo objetivos, evaluando la arquitectura, revisando el desempeño y documentando la evidencia.

La secuencia propuesta por TI360 resume ese razonamiento:

ESCENARIO → OBJETIVO → COBERTURA → DESEMPEÑO → VERIFICACIÓN

No como sustituto de una metodología de ingeniería, sino como recordatorio de una distinción esencial:

La cobertura no debería asumirse. Debería poder justificarse.

Nota técnica: Este artículo tiene fines técnico-educativos. No sustituye análisis de riesgos, estudios de dispersión, Fire & Gas Mapping, evaluaciones de cobertura, diseños de ingeniería ni requisitos normativos o regulatorios aplicables. Los diagramas y casos presentados son conceptuales y no constituyen resultados de simulación ni validación de configuraciones reales. ISA-TR84.00.07-2018 es un informe técnico informativo y no reemplaza los requisitos aplicables.

Validación técnico-editorial: TI360 Knowledge Center · Octubre 2026
