Guía práctica sobre reparación de tuberías con materiales compuestos para entender qué debe evaluarse ante corrosión o daño y por qué reparar una tubería sin sustituir inmediatamente el tramo requiere mucho más que seleccionar un material.
Tiempo de lectura: 9–11 minutos ·
Tema: Integridad de infraestructura industrial ·
Nivel: Introductorio–Intermedio
Última actualización: Septiembre 2026 ·
Revisión técnica: Ing. Orlando López Díaz-Barriga
Respuesta rápida
Una tubería afectada por corrosión o daño no necesariamente tiene que ser reemplazada inmediatamente en todos los casos.
Existen sistemas de reparación con materiales compuestos diseñados para determinadas aplicaciones en tuberías y otros equipos dañados. Sin embargo, su utilización no debería comenzar preguntando:
“¿Qué material podemos poner sobre la tubería?”
La pregunta más útil es:
“¿El daño existente puede repararse de forma técnicamente adecuada mediante un sistema compuesto y bajo qué condiciones?”
Responderla requiere conocer el defecto, las condiciones de operación, el fluido, la geometría, las cargas, la vida requerida y las características del sistema de reparación.
La edición vigente ISO 24817:2026 establece requisitos y recomendaciones para la calificación y diseño, instalación, pruebas y gestión de integridad de sistemas de reparación compuestos aplicados externamente a tuberías, pipelines, tanques y recipientes corroídos o dañados.
Por eso, una reparación compuesta debería entenderse como una solución de ingeniería, no simplemente como una envoltura aplicada sobre una zona deteriorada.
1. El problema no comienza con la fuga
Cuando una tubería pierde integridad, la fuga suele ser la consecuencia visible.
El deterioro comenzó antes.

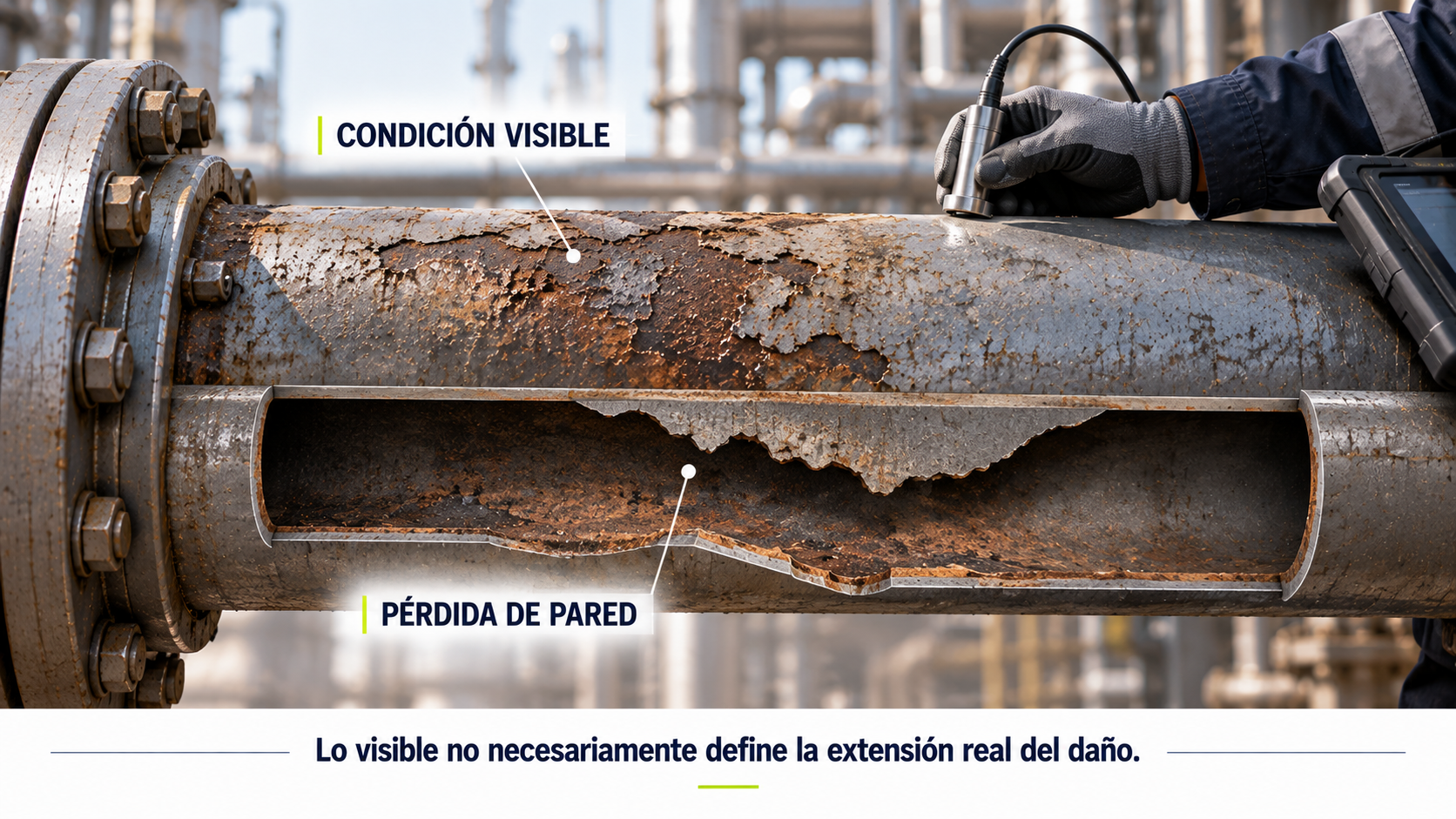

Corrosión interna o externa, erosión, pérdida localizada de espesor y otros mecanismos de degradación pueden reducir progresivamente la capacidad de un sistema de tuberías.
La apariencia exterior no necesariamente permite determinar la extensión ni la geometría real de una pérdida de pared.
Una inspección existente tampoco garantiza necesariamente que se haya caracterizado todo el deterioro. La pérdida de pared puede ser altamente localizada, por lo que el método y alcance de la evaluación importan.
Ante una tubería deteriorada, la primera pregunta no debería ser “¿cómo tapamos esto?”, sino “¿qué ocurrió, cuánto daño existe y qué necesita recuperar la reparación?”

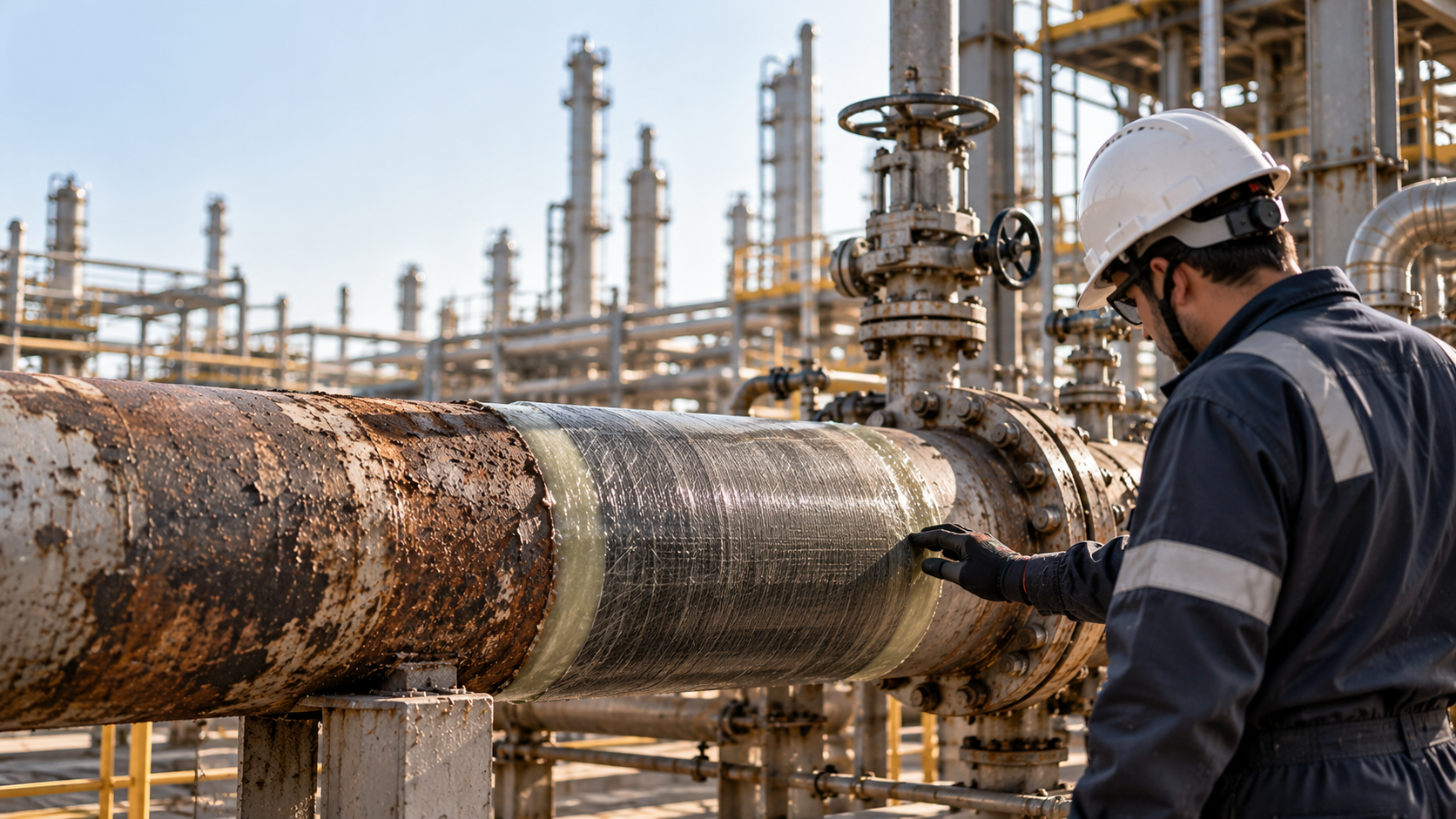

2. ¿Qué es la reparación de tuberías con materiales compuestos?
De manera general, estos sistemas utilizan materiales compuestos aplicados externamente sobre un componente deteriorado para proporcionar una reparación diseñada para determinadas condiciones.
No deberían confundirse con colocar simplemente una cinta, resina o recubrimiento sobre una tubería.
Una reparación diseñada involucra un sistema completo, cuyo desempeño puede depender de:
- las características y calificación del sistema;
- la condición del componente existente;
- la preparación de la superficie;
- la geometría;
- las condiciones de diseño y operación;
- el diseño de la reparación;
- los materiales utilizados;
- la instalación;
- el control de calidad;
- la inspección y las pruebas aplicables;
- y la gestión posterior de la integridad.
ISO 24817:2026 aborda precisamente esta cadena desde la calificación y el diseño hasta la instalación, pruebas y gestión de integridad.
ASME PCC-2 también contempla sistemas de reparación compuestos no metálicos dentro de sus métodos de reparación para equipos y tuberías en servicio, una vez que la necesidad de reparación ha sido determinada mediante la inspección y evaluación correspondientes.
3. El error de comenzar por el material
Cuando aparece corrosión o una fuga, la presión operacional por resolver el problema puede ser considerable.
Producción quiere continuidad.
Mantenimiento necesita intervenir.
Operaciones necesita controlar el riesgo.
Y entonces puede aparecer una pregunta aparentemente lógica:
¿Qué producto podemos utilizar para repararlo?
Pero seleccionar primero el material invierte el proceso de ingeniería.
No toda pérdida de espesor tiene la misma geometría. No todo mecanismo de deterioro seguirá evolucionando de la misma manera. No todas las tuberías trabajan bajo las mismas condiciones. Y no todas las reparaciones necesitan cumplir la misma función durante el mismo periodo.
La tecnología debería ser consecuencia del análisis.

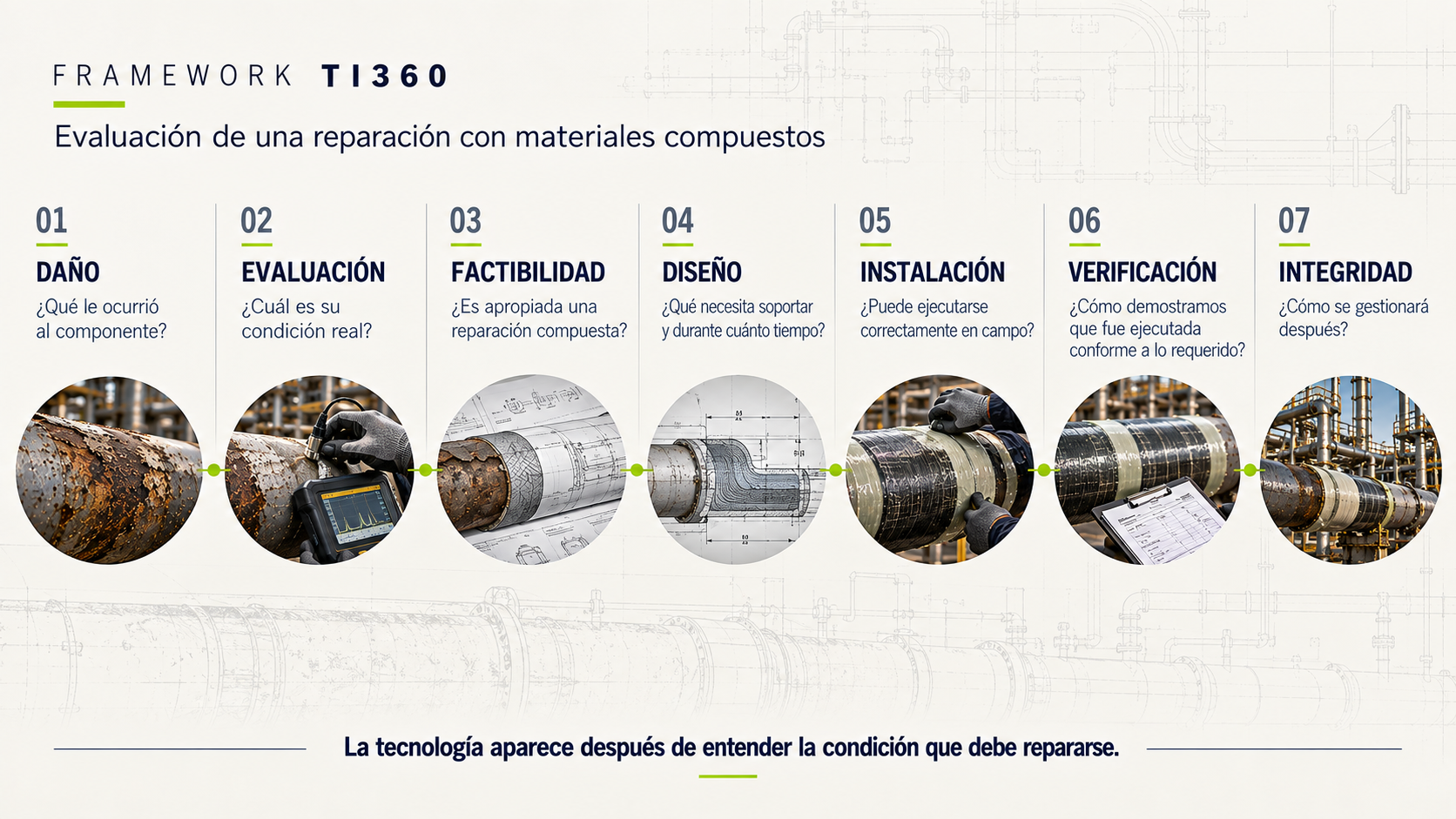

4. Framework TI360: cómo evaluar una reparación compuesta
Para ordenar la decisión, en TI360 proponemos analizarla mediante siete etapas:
Framework TI360: la selección de una reparación compuesta debe ser consecuencia de entender el daño, evaluar su factibilidad y definir cómo será diseñada, instalada, verificada y gestionada.
1. DAÑO — ¿Qué le ocurrió al componente?
El primer paso es caracterizar el problema. Entre otras cosas, puede ser necesario conocer:
- ubicación del daño;
- extensión;
- geometría;
- espesor remanente;
- mecanismo de degradación;
- presencia o ausencia de fuga;
- condición del material base.
No basta con observar externamente que “hay corrosión”.
2. EVALUACIÓN — ¿Cuál es la condición real del componente?
Una reparación adecuada necesita partir de información suficiente. Dependiendo de la aplicación, esto puede involucrar inspección, medición de espesores y otras técnicas apropiadas para determinar la condición del componente.
3. FACTIBILIDAD — ¿Es apropiado utilizar una reparación compuesta en este caso?
Que exista una tecnología de reparación compuesta no significa que sea automáticamente apropiada para cualquier defecto o condición operacional. La factibilidad debe analizarse considerando el sistema, el daño y las condiciones reales de servicio.
4. DISEÑO — ¿Qué necesita soportar y durante cuánto tiempo?
Una reparación no debería definirse únicamente por cuántas capas de material pueden colocarse. Debe existir una base de diseño. Dependiendo de la aplicación, pueden ser relevantes variables como:
- geometría del componente;
- dimensiones del defecto;
- condiciones de presión;
- temperatura;
- propiedades de los materiales;
- cargas relevantes;
- condiciones ambientales;
- vida de diseño requerida.

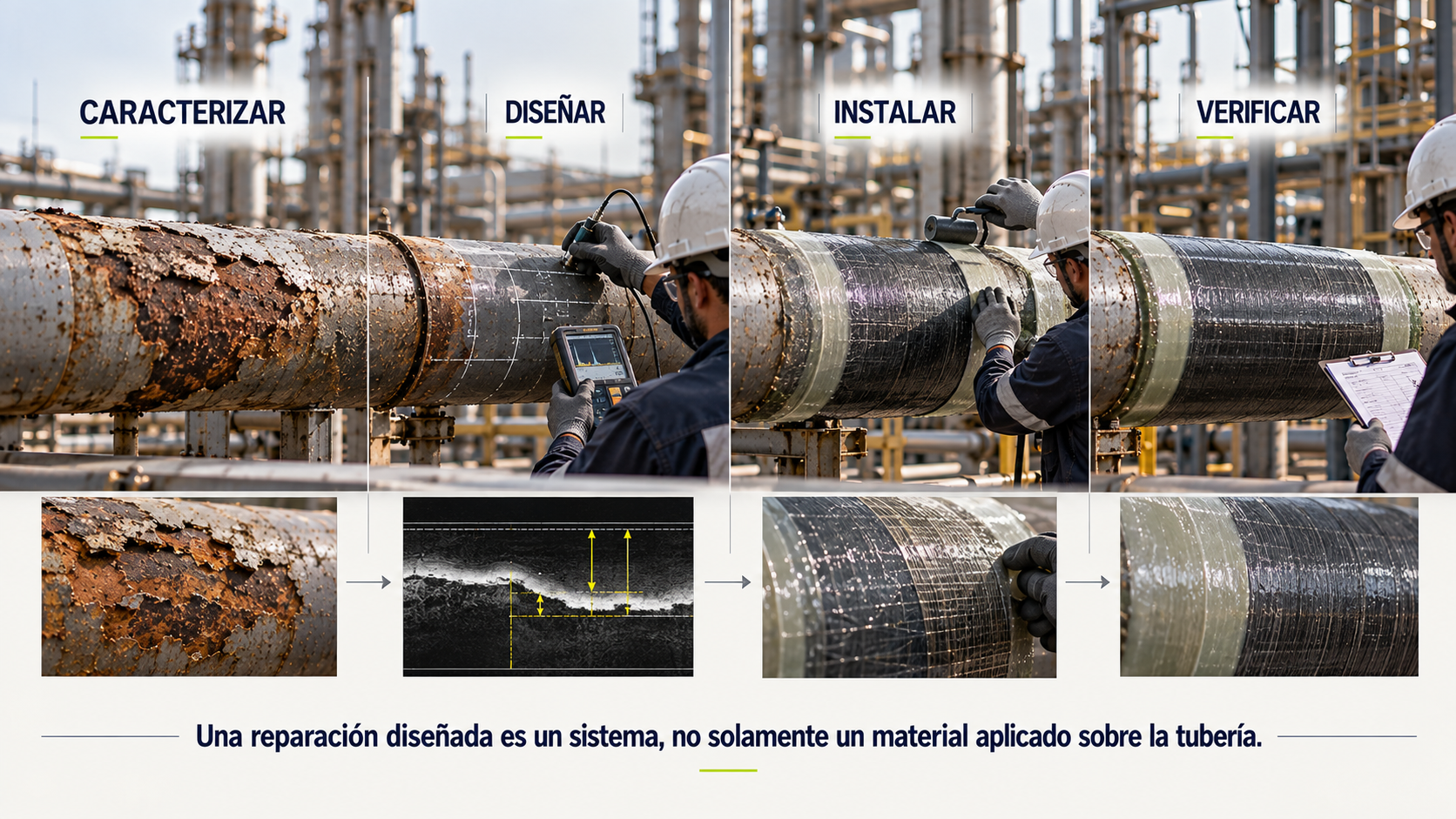

El desempeño de una reparación compuesta depende de una cadena de evaluación, diseño, instalación y verificación; no únicamente del material utilizado.
5. INSTALACIÓN — ¿Puede ejecutarse correctamente en campo?
Un buen diseño puede perder valor si la instalación no reproduce las condiciones bajo las cuales el sistema fue calificado y diseñado. La preparación de superficie, las condiciones ambientales, la aplicación de materiales, el control del proceso y la competencia del personal pueden ser determinantes.
6. VERIFICACIÓN — ¿Cómo demostramos que la reparación fue ejecutada conforme a lo requerido?
La reparación necesita evidencia. Dependiendo del sistema y de la aplicación, esto puede involucrar documentación, controles durante la instalación, inspección y pruebas aplicables.
¿Qué evidencia tenemos de que fue instalada conforme al diseño y al procedimiento aplicable?
7. INTEGRIDAD — ¿Qué ocurre después de terminar la reparación?
ISO 24817:2026 incorpora explícitamente la gestión de integridad dentro del alcance de la norma.
Una reparación no debería desaparecer del sistema de gestión de integridad en el momento en que termina la instalación. Debe conocerse qué fue reparado, bajo qué condiciones, con qué sistema, para qué vida de diseño y cómo será gestionado posteriormente.
Reparar no elimina la necesidad de gestionar la integridad. Cambia la condición que debe gestionarse.
5. ¿Una reparación compuesta permite evitar un paro?
Puede ser una posibilidad en determinadas aplicaciones, pero no debería prometerse de manera universal.
La capacidad de intervenir una instalación sin recurrir inmediatamente al reemplazo convencional puede tener un enorme valor operacional.
Pero “sin paro” no debería convertirse en la especificación principal de la reparación.
Primero debe determinarse si la intervención es técnicamente apropiada. Después se evalúa cómo puede ejecutarse de manera segura dentro de las condiciones reales de la instalación.
La continuidad operativa es un beneficio potencial. La integridad sigue siendo el criterio técnico.
6. ¿Una reparación compuesta es temporal o permanente?
Otra simplificación común es asumir que:
compuesto = reparación temporal.
Tampoco debería generalizarse de esa manera.
ASME PCC-2 señala que los métodos de reparación contemplados por el estándar pueden ser temporales o permanentes dependiendo de las circunstancias.
Lo importante no es colocar una etiqueta genérica a la tecnología. Lo importante es conocer qué vida fue considerada en el diseño y bajo qué condiciones debe cumplirla.
Una reparación diseñada para una necesidad específica no debería permanecer indefinidamente simplemente porque “sigue funcionando” si esa extensión no forma parte de la evaluación de integridad correspondiente.
7. Una reparación no detiene automáticamente el mecanismo de daño
Reforzar un componente no necesariamente elimina la causa que produjo el deterioro.
Si existe un mecanismo activo de corrosión, erosión u otra forma de degradación, debe entenderse cómo puede evolucionar y qué implica para la reparación y el componente.
Por eso el análisis no debería limitarse a:
¿Puede soportar la presión hoy?
También necesitamos preguntarnos:
¿Qué condición esperamos que tenga durante la vida para la que estamos diseñando la reparación?
8. ¿Qué pasa si existe riesgo de incendio?
Los materiales compuestos introducen consideraciones propias que tampoco deberían ignorarse.
El Health and Safety Executive (HSE) del Reino Unido ha investigado específicamente el comportamiento de reparaciones compuestas frente a escenarios de incendio en instalaciones de riesgo mayor. Su investigación documenta el uso de estas reparaciones en plantas químicas, refinerías e instalaciones offshore, incluso en tuberías que manejan fluidos inflamables o tóxicos y en determinados sistemas críticos.
La investigación también identificó vacíos de evidencia relacionados con el comportamiento de estas reparaciones en escenarios de fuego. Esto refuerza un principio más amplio:
Una reparación no debería evaluarse solamente contra la condición normal de operación. También deben considerarse las condiciones relevantes para el riesgo de la instalación.
Esto no significa que un sistema compuesto sea inadecuado por definición cuando existe riesgo de incendio. Significa que la selección y el diseño necesitan considerar el escenario real.
9. Cinco errores que conviene evitar
Error 1 — Elegir el producto antes de caracterizar el daño
La solución aparece demasiado pronto. Mejor: entender primero el mecanismo, condición y función requerida.
Error 2 — Tratar cualquier sistema compuesto como equivalente
Los sistemas tienen características, calificaciones y límites diferentes. Mejor: evaluar el sistema específico contra la aplicación específica.
Error 3 — Pensar únicamente en evitar el paro
La continuidad operativa importa, pero no sustituye la evaluación de integridad. Mejor: primero determinar si la reparación es técnicamente apropiada.
Error 4 — Considerar terminada la ingeniería cuando termina la instalación
La condición reparada seguirá formando parte del activo. Mejor: incorporar la reparación a la gestión posterior de integridad.
Error 5 — Asumir que una reparación exitosa elimina la causa del deterioro
La reparación puede recuperar una función sin necesariamente eliminar el mecanismo que originó el daño. Mejor: gestionar también la causa y su posible evolución.
10. Checklist antes de evaluar una reparación compuesta
Antes de seleccionar el sistema de reparación conviene caracterizar el daño, las condiciones operativas, la función requerida y la gestión posterior de integridad.
Antes de seleccionar una solución, conviene poder responder al menos:
Sobre el daño
- ¿Qué mecanismo produjo el deterioro?
- ¿Dónde está localizado?
- ¿Cuál es su extensión?
- ¿Qué información tenemos del espesor remanente?
Sobre la operación
- ¿Qué fluido maneja la línea?
- ¿Cuáles son las condiciones relevantes de presión y temperatura?
- ¿Qué cargas adicionales existen?
- ¿Qué consecuencias tendría una pérdida de contención?
Sobre la reparación
- ¿El sistema está calificado para la aplicación?
- ¿Qué vida de diseño necesitamos?
- ¿Qué preparación de superficie requiere?
- ¿Puede instalarse bajo las condiciones reales del sitio?
- ¿Cómo verificaremos la instalación?
Sobre el futuro
- ¿Cómo se documentará?
- ¿Cómo se inspeccionará?
- ¿Qué mecanismo de deterioro continuará existiendo?
- ¿Cómo se incorporará al programa de integridad?
Si varias de estas preguntas no tienen respuesta, probablemente todavía es demasiado pronto para escoger el material.
11. Preguntas frecuentes
¿Una reparación con materiales compuestos puede utilizarse sobre una tubería corroída?
Existen sistemas específicamente contemplados para tuberías y otros componentes corroídos o dañados. La aplicabilidad depende del defecto, las condiciones de servicio, el sistema de reparación y la evaluación correspondiente. ISO 24817:2026 establece requisitos y recomendaciones para este tipo de sistemas.
¿Puede utilizarse si la tubería tiene una fuga?
No debería responderse universalmente con sí o no. La condición del componente, la naturaleza del defecto, el servicio, el sistema seleccionado y las condiciones de intervención deben evaluarse específicamente.
¿Una reparación compuesta siempre es temporal?
No. ASME PCC-2 indica que los métodos de reparación pueden ser temporales o permanentes dependiendo de las circunstancias. La vida y función esperadas deben formar parte del diseño.
¿Una reparación compuesta evita detener la planta?
Puede ofrecer ventajas de continuidad operacional en determinadas aplicaciones, pero no debe asumirse que cualquier reparación puede ejecutarse de forma segura sin paro. La factibilidad debe evaluarse caso por caso.
¿ISO 24817 sigue vigente?
Sí. La edición vigente es ISO 24817:2026, publicada en septiembre de 2026. Esta tercera edición sustituyó a ISO 24817:2017.
¿Instalar correctamente el material es suficiente?
No. El desempeño depende de una cadena que incluye caracterización del daño, factibilidad, diseño, materiales, instalación, verificación y gestión posterior de integridad.
Perspectiva TI360
En TI360 creemos que el valor de una reparación industrial no debería medirse únicamente por la rapidez con la que permite volver a operar.
Debe medirse por la calidad de la decisión técnica detrás de ella.
qué falló → cuál es la condición actual → qué necesita recuperar la reparación → durante cuánto tiempo → bajo qué condiciones
Solo entonces tiene sentido seleccionar la tecnología.
El objetivo no es simplemente cubrir el daño. El objetivo es establecer una solución técnicamente adecuada para la condición que realmente existe.
Conclusión
Las reparaciones con materiales compuestos pueden formar parte de una estrategia de integridad para tuberías y otros equipos deteriorados.
Pero su valor no proviene simplemente del material.
DAÑO → EVALUACIÓN → FACTIBILIDAD → DISEÑO → INSTALACIÓN → VERIFICACIÓN → INTEGRIDAD
La próxima vez que aparezca corrosión, pérdida de espesor o daño en una tubería, antes de preguntar “¿qué podemos ponerle?”, conviene hacer una pregunta más importante:
¿Qué sabemos realmente sobre el daño y qué necesita cumplir la reparación?
Porque la continuidad operativa importa. Pero nunca debería sustituir al criterio de integridad.
